便携式IV测试仪 PIV-1/PIV-2

详细介绍:

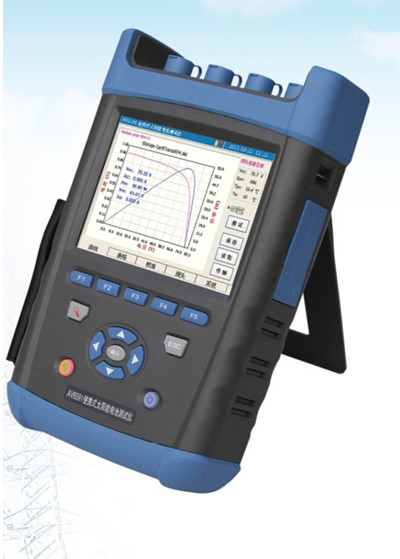

PIV-1/PIV-2便携式太阳能电池测试仪

产品简介：

PIV-1/PIV-2便携式太阳能电池测试仪主要用于室外太阳能电池阵列/组件伏安特性测试，能够方便、快速的测试太阳能电池阵列/组件在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。本产品附带环境温度、电池板温度、辐照度检测等测试探头，能够全面记录测试的环境状态。测试仪主机采用便携式设计，具备防尘、防溅水功能，并采用高亮、阳光下可视彩色液晶，适应野外工作需求。主机内置用户熟悉的WINDOWS操作界面，测试结果直观明确，为用户提供一流的操作体验。

产品概述

技术特点：

1.主机与探头之间采用无线连接，提供最大100米的无线通信连接功能，使您的测试更便捷、方便。

2.提供拥有专利技术的探头盒与温度探头安装支架，能够方便快速的将探头安装在电池板上。

3.提供独有的条码扫描功能，实现组件智能识别。

4.高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作，包含丰富的外设接口，提供非同一般的操作体验。机内存储器可存储超过2000幅测试波形，并内置SD卡插槽，支持存储空间扩容。

5.采用WINCE图形系统，多国语言可选，贴心的菜单设计，让您能够迅速掌握仪器的各项功能。

6.提供用户分析软件，可以通过用户端同步软件通过USB线缆将主机内存储数据拷贝到PC机上进行分析并打印输出。

7.室外低照度伏安特性测试，并提供标准STC测试条件修正。如果用户需要，可提供计量服务，出具计量证书。

8.内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。

9.内部具备高压隔离电源设计，为用户提供可靠的安全保障。宽电压测试范围，最大开路电压测试到1000V，并提供高达10kW的光伏阵列测试功能。

10.自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。

11.内置大容量可更换锂离子电池，为测试提供充足电力。

12.具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能，并提供用户可选的辐照度计量证书。

13.可测量参数： I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，定电压点电流，填充因子，转换效率，串联电阻，并联电阻，太阳电池温度，环境温度、辐照度。

PIV-2型测试仪具备独特的组件发电量测试功能，能够适应目前欧盟采用的IEC61853规定的组件鉴定测试，或用于当地日照资源监测。测试仪还提供高达400点的高分辨率测试模式及符合Modbus/tcp协议的以太网监视功能，适应科学研究需要。

基本参数：

探头盒单元特性	环境温度检测范围	-40℃～60℃
	电池温度检测范围	-20℃～100℃
	温湿度测试精确度	±0.1℃
	辐照度测试范围	0～4000W/m2
	辐照度测试精度*	优于±0.5%
	与主机通信接口	RS232串口、蓝牙
	长×宽×高	166mm×83mm×33mm
	重量	450g
	电源	4节AAA电池
主机特性	供电方式	内置锂电池/电源适配器
	电池供电时间	15小时（可更换备用电池，提供更长待机时间）
	长×宽×高	296×186×75mm
	重量	2.3kg
	工作温度	-10℃～50℃

主要测试指标：

测试指标	PIV-1	PIV-2
电压量程	5～1000V （开路电压大于15V）	0～50V 0～200V (开路电压大于5V)
电压测试精度	0.1V	0.01V
电压测试准确度	±1%±0.2V	±0.5%±0.1V
电流量程	0.1～12A	0.01～10A 0.01～20A
电流测试精度	0.001A	0.001A
电流测试准确度	±1%±0.02A	±0.5%±0.01A
最大功率测试重复性	±1%±5W	±0.5%±1W
最大功率测试范围	50W～10kW	0W～500W
转换到STC下最大功率准确性**	优于±5%±1W	优于±5%±1W
